S9000-2U-XC-GBRPH-PTP北斗时钟源设备

概述:
S9000-2U-XC-GBRPH-PTP主时钟是一款基于国产信创设计的高精度单北斗卫星授时设备，设备可选高精度恒温晶振/铷原子钟、国产硬件和国产授时系统，核心功能是为网络设备、计算机终端、服务器等提供精确、稳定且安全的时钟基准。该系列产品凭借其强大的兼容性和丰富的功能接口，已在众多关键行业和领域中得到广泛应用，包括但不限于金融、交通、证券、电力、移动通信、石油、工业制造、电子商务、工业自动化、云计算、安防、智慧城市、物联网、能源、国防等。

S9000系列主时钟设计支持NTP全版本协议、对称MD5安全加密协议及非对称RSA证书加密协议或PTPV2授时协议等，国产系统支持参考源冗余、网卡绑定、双机热备、负载均衡等功能，确保授时系统服务的稳定可靠。产品支持WEB管理、SNMP网络管理和专用Time Source监控系统，具备实时监控服务器运行状态、客户端偏差状态、客户端同步状态及告警功能。

产品特性：

核心指标

◆ 时间基准：支持北斗授时

◆ 硬件PPS精度：≤20ns（典型值RMS）

◆ NTP同步偏差：1µs

◆ NTP吞吐能力：≥100,000次/秒，单口NTP请求

◆ NTP客户端同步精度：0.01~1ms（局域网典型值）

◆ MTBF（平均无故障时间）：≥100,000小时

◆ 面板屏幕：高亮度触控屏

硬件配置

◆ 国产CPU：海光C86-3G 3350

◆ 授时网卡：6路独立10/100/1000Mbs电口

◆ 光口：4路万兆独立光口，满配光模块

◆ 高精度时钟模块：铷原子钟

◆ 铷原子钟 — 24小时偏差：≤300ns

◆ 频率准确度：≤5×10⁻¹¹

◆ 频率稳定度：5×10⁻¹²/s

◆ 频率漂移：≤3×10⁻¹²/天

产品功能：

◆ 默认为一级时间服务器，支持配置为二级时间同步服务器

◆ 多种时间源自动切换，优先级可配置

◆ 同步时钟可同步NTP时间服务器为时间源

◆ 支持所有NTP/SNTP的服务器和网络终端时间同步

◆ WEB界面管理：支持WEB浏览器配置及管理服务器

◆ 配置方法：支持Console模式、Telnet、Windows远端和SSH进行远程管理、配置和升级

◆ 远程管理：支持远程唤醒、定时开关机

◆ 支持网卡绑定和双机热备

◆ 网络监控系统，支持SNMP、EMAIL、SYSLOG告警功能

◆ 支持高可靠性功能：冗余电源、芯跳检测、Bonding、双机冗余热备份

◆ 日志记录功能：支持不少于1,000,000条本地日志记录，支持USB存取，可扩展硬盘存储

技术指标：

网络协议：

◆ SNTP、NTP v1/v2/v3/v4（单播/多播/广播/Autokey）

◆ SSH client/server with "secure copy" utility, SCP

◆ SNMP v1, v2c, v2C, v3 with Enterprise MIB

◆ TELNET client/server，HTTP, HTTPS

◆ SYSLOG、FTP、DHCP clients、IPv4、IPv6、IPv4/IPv6 Hybrid

◆ Options：IEEE1588-2008（PTPV2）

授时服务性能：

接收机指标:

◆ 支持单北斗卫星时间源

◆ UTC 同步精度：20ns（RMS）

◆ 冷启动捕获灵敏度：-148dBm

◆ 跟踪灵敏度：-162dBm

◆ 天线输入，阻抗50Ω，馈电3.3V~5 VDC

输出信号指标：

外观介绍:

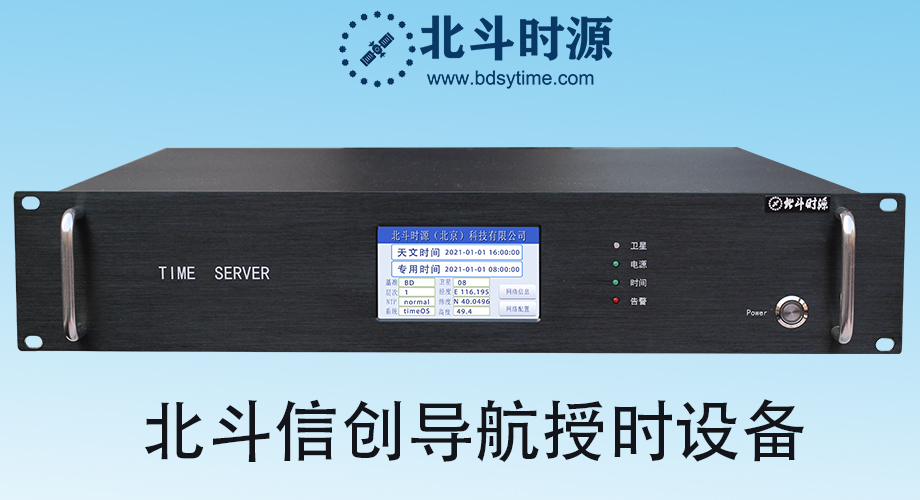

前面板：

◆ 液晶显示屏：

• ref：时间参考源，GNSS或者peer address

• mode：北斗和锁定北斗卫星颗数

• eth0~N：各网卡IP地址配置

• lon：定位经度；lat：定位纬度；alt：定位高度

◆ 状态指示灯：

• REF：卫星锁定状态

• PWR：电源指示状态

• TIM：守时状态

• ALM：告警指示灯，设备异常告警

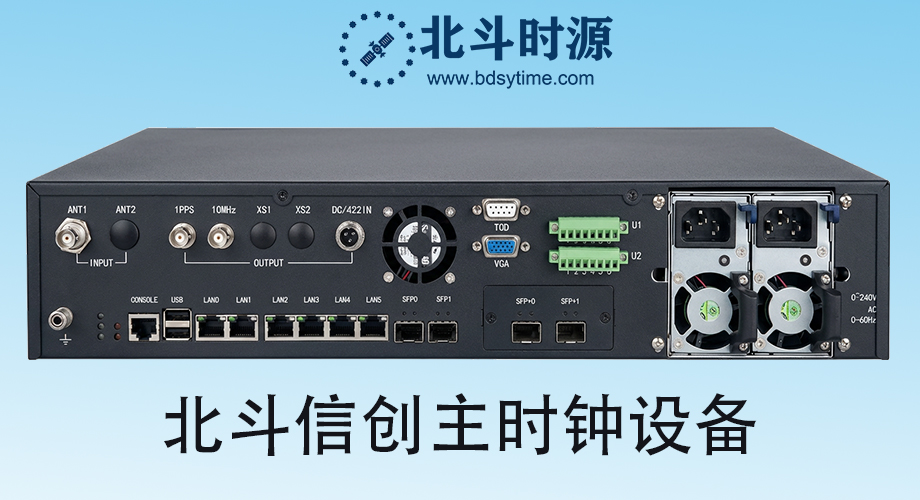

后面板：

◆ ANT：1路，50Ω阻抗，馈电3.3~5VDC，北斗天线

◆ 1PPS：BNC，1路，精度20ns（RMS）

◆ 10MHz：BNC，1路，10MHz正弦波

◆ NTP授时系统：6路电口 + 4路万兆光口

◆ PTP授时系统（选配）：1路电口 + 1路CONSOLE口

◆ 干接点：3个干接点报警接口

◆ TOD：NMEA0183语句，9600，8n1

◆ DC/422IN：外部备用输入接口

◆ 电源：220V ±20% 47Hz~63Hz，冗余双电源

物理参数及环境：

配套管理软件：

WEB管理：

打开浏览器，在地址栏输入时钟同步服务器地址，登录时钟管理页面，可以查看系统信息（授时状态、卫星信息、NTP信息、网络数据）、系统配置（网络配置、服务管理）、重启关机、系统升级和帮助等监控管理功能。

Time Source监控软件：

◆ 提供全网时间统一监控软件，可监视基本卫星信息、服务器运行状态及信息、客户端同步状态及信息

◆ 客户端信息：支持自动发现同步客户端

◆ 支持授时客户端添加管理，客户端备注别名

◆ 支持客户端同步偏差、同步周期、最近一次同步时间等状态监视

◆ 可配置客户端偏差告警门限及超时告警门限

◆ 可导出客户端同步信息（Excel文件）

◆ 服务器信息：支持服务器所有网卡信息展示，服务器描述信息显示

◆ 支持服务器NTP运行状态显示

◆ 自动发现服务器超时告警

◆ 可配置服务器偏差告警门限，层次改变告警

◆ 告警日志信息：客户端可分类设置监控阈值，不同分类设置不同告警阈值

◆ 可直接删除已下线的设备，不用重启监控软件

◆ 客户端监控可设置白名单

◆ 支持日志筛选功能：根据服务器/客户端IP地址，或告警日志类型进行日志筛选（同步状态、锁定状态、层次、访问超时、偏差预设、异常后恢复等类目）

◆ 日志自动保存文件

◆ 远程告警方式：支持Email、SNMP、Syslog远程告警方式选择

◆ 支持选择告警类别：NTP不同步、偏差超限、层次改变、偏差超时

◆ 支持软件UI设置

NTP时间同步软件：

SNMP配置管理：
